STANZSYSTEM
Swiss Die-Cutter™ B4
Performance
Der Berhalter Swiss Die-Cutter™ B4 verkörpert die DNA der Berhalter Hochleistungs-Stanzmaschinen und macht in punkto Technologie, Intelligenz und Performance sein bisher stärkstes Statement. Die derzeit leistungsstärksten und innovativsten Hochleistungs-Stanzmaschinen in genau der Ausführung, die Sie für Ihre Produktion benötigen.
Excellence
Gleich ob Sie flache Verpackungsdeckel, tiefgezogene Deckel, Papier-Etiketten oder IML Label für mittlere bis höhere Auflagen stanzen möchten, mit dem Swiss Die-Cutter B4 erfüllen Sie alle Anforderungen und erhöhen die Gewinnmarge. Erstklassige Qualität bei geringstmöglichen Produktionskosten. Maximale Stanzleistung und Digitalisierung.
Welche Materialien und Anwendungen können mit dem Swiss Die-Cutter™ B4 gestanzt werden?
Swiss Die-Cutter™ B4 – Präzision und Vielseitigkeit beim Stanzen von Folien, Filmen, Papier und mehr
Stanzanwendungen
Flache Deckel
Tiefgezogene Deckel
IML In-Mould Labels
Flaschenetiketten
Stanzmaterialien & Materialstärken
Aluminiumfolie: 25–100 µm (Mikrometer)
Verbund- oder Laminatkunststoffe: 30–200 µm (Mikrometer)
Kunststofffolien / BOPP: 35–100 µm (Mikrometer)
Papiersubstrate: 60–200 µm (Mikrometer)
Das Stanzen ausserhalb des angegebenen Materialdickenbereichs – potenziell unter 25 µm oder bis zu 300 µm – ist möglicherweise möglich, muss jedoch durch Tests mit Ihrem Originalmaterial oder Substrat bestätigt werden.
👉 Kontaktieren Sie uns für Bemusterungen, Qualifizierungsläufe oder eine Machbarkeitsprüfung.
Endprodukte
Deckel
Etiketten
Dichtungen
Spezialprodukte
Deckel für Tabakdosen (ALU/PP)
Etikette für Waschmittel (syntetisches Papier)
Klarsicht-Etikette für Shampoo (OPP)
Etikette für Waschmittel (syntetisches Papier)
Trägerfolie für Kontaktlinsen (ALU/PP)
Trägerfolie für Kontaklinsen (ALU/PET/PP)
Deckel für Pharma-Produkte (ALU/PP)

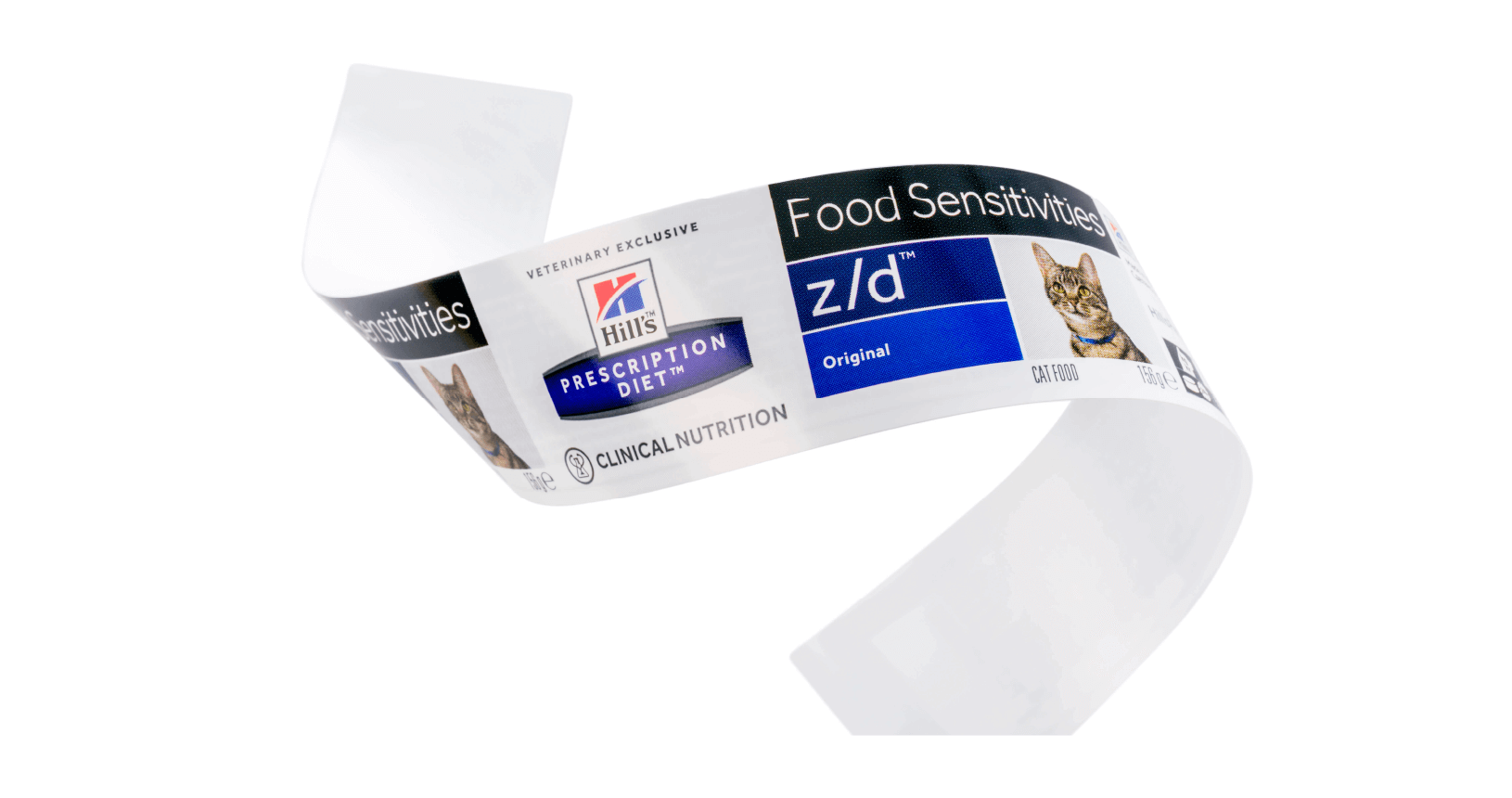

Etikette für Tiernahrungsergänzung (Verbundmaterial)
Tiernahrungsdeckel (ALU/PP)
Tiernahrungsdeckel (ALU/PP)
Tiernahrungsdeckel (ALU/PP)
Tiernahrungsdeckel (ALU/PP)
Etikette für Bierflaschen (Papier Nassleim)
Deckel für Kaffeegetränk (ALU/HSL)

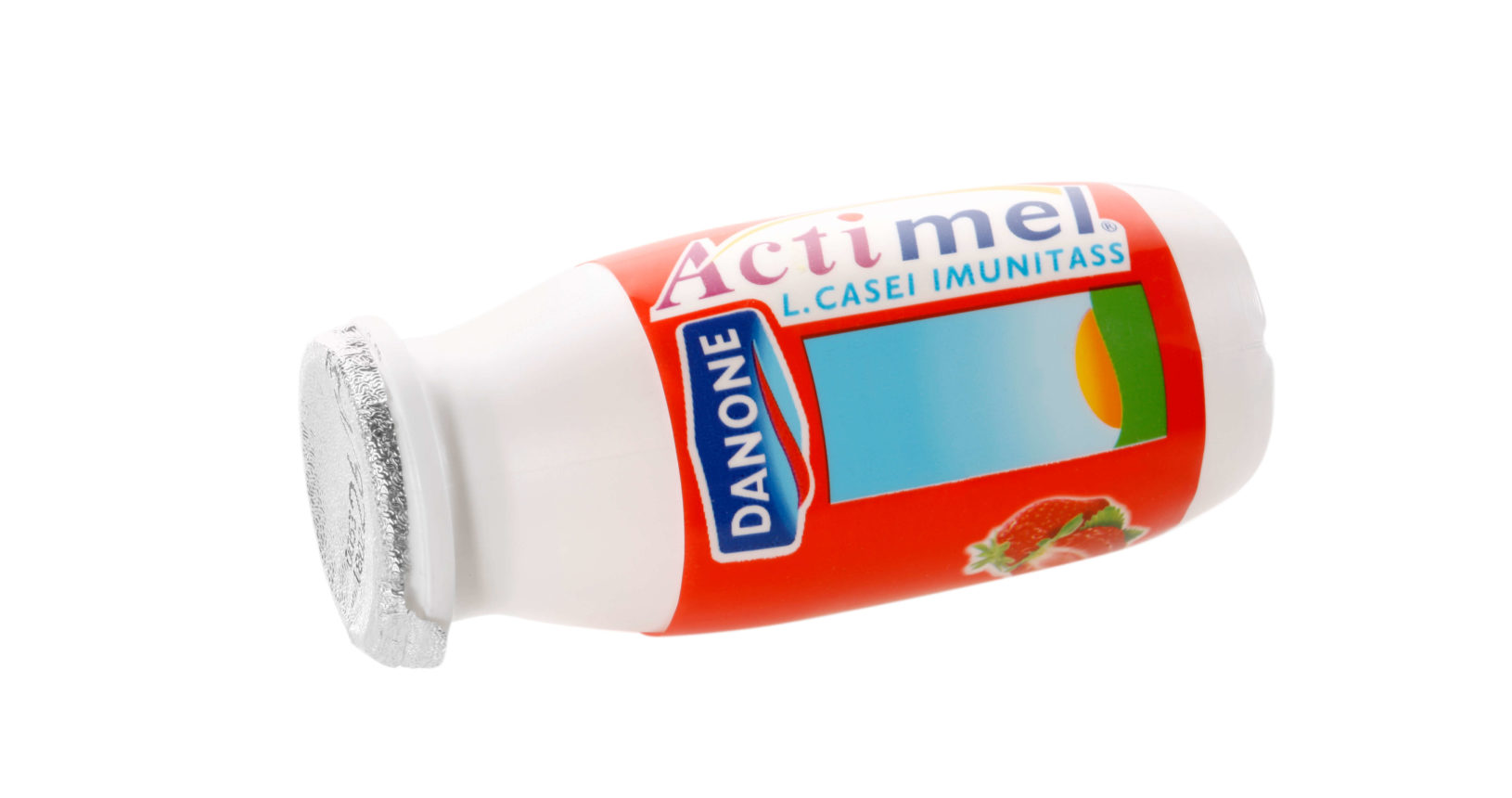

Deckel für Milchgetränk (ALU/PE)
Deckel für Kaffekapseln (ALU/PP)
Platine für Kaffeekapsel (ALU/PP)
IML für Salatbehälter (BOPP)
Etikette für Eistüte (Papier)
IML für Margarinebehälter (BOPP)
Deckel für Fertiggerichte (PET/PP)
Deckel für Behälter (BOPP)
Multipackdeckel für Quark (PET/HSL)
Deckel für Dessert (PET)
Deckel für Behälter (BOPP)
Deckel für Fleischkonserven (ALU/PP)
Deckel für Frischkäse (ALU/HSL)
Joghurtdeckel (ALU/HSL)
Deckel für Dessert (ALU/HSL)
Key Facts
Swiss Die-Cutter™ B4
227'000
Ausstoss bis zu 227'000 Deckel/h mit Werkzeug 10-fach Ø 75,5 mm
500
Maximale Maschinenleistung von 500 Takte/min.
13
Bis 13 Servoantriebe für optimale Produktionsqualität
450 x 510
Werkzeugbereich 450 x 510 mm für maximale Anzahl Kavitäten
100
Bis 100 m/min. Abwicklung und 195m/s2 Bandbeschleunigung
1.9
Stromverbrauch nur 1.9 kWh, weniger als ein Haartrockner
Highlights
Swiss Die-Cutter™ B4
Ausstoss
Ultimativer Produktionsausstoss. Höchste Rentabilität. High-End-Stanzen für Bandbreiten bis 430 mm und Stanzgeschwindigkeiten bis 500 Takte pro Minute. Perfekt geeignet für Einreihige, Doppelreihige und Multi-Station Stanzwerkzeuge.
Antrieb
Digitaler Stanzantrieb. Höchste Präzision. Frei gesteuerte Stanzbewegung, flexibel einstellbarer Öffnungshub, digital überwachte Eintauchtiefe, neuartige aktive Folienführung im Stanzwerkzeug für optimale Masshaltigkeit.
Plug & Play
Intelligente Vernetzung. Datengetriebener Service. Zuverlässiges Monitoring der Stanzmaschinen, RFID-Erfassung von Werkzeug- und Prägedaten, Dashboard mit Live-Daten und Datenanalyse, Visualisierung der Betriebsdaten, OEE und KPI's.
60+
Über 60 Jahre Stanzerfahrung
32+
Über 32 Jahre IML-Erfahrung
30+
Über 30 Jahre Remote-Support
10+
Über 10 Jahre Robotik-Erfahrung
7x
7-facher Innovator of the Year
1
The number one in die-cutting
Infoblatt
Swiss Die-Cutter™ B4
CUTcontrol™ – Intelligente IIoT-Serviceplattform für das Stanzen
Steigern Sie die Stanzleistung mit Echtzeitdaten, vorausschauender Wartung und intelligenter Überwachung. CUTcontrol™ bietet volle Transparenz, Live-Dashboards und eine optimierte Maschinenauslastung, um Stillstandzeiten zu minimieren und die Effizienz zu maximieren. Treffen Sie datenbasierte Entscheidungen mit unserer fortschrittlichen IIoT-Lösung. Die Basisversion von CUTcontrol™ ist für alle BERHALTER Swiss Die-Cutter™ B4- und B6-Kunden kostenlos.
Stanzwerkzeuge
Hoch präzise Stanzwerkzeuge für jeden Job optimal zugeschnitten. Kleine bis grosse Stanzaufträge, einfache bis sehr komplexe Stanzgeometrien, einreihige und doppelreihige Stanzwerkzeuge, Single- oder Multi-station, Stanzwerkzeuge zum Tiefziehen, Perforieren, Rillen, Vorstanzen, Domen und Prägen.
Ganz einfach erweitern
Maximaler Mehrwert mit den zusätzlichen Optionen INNOVATION by die-cutting. Erweitern Sie Ihre Stanzmaschine und steigern Sie die Qualität, Effizienz und Produktivität. Möglich macht dies unser Baukasten-System mit Hightech-Komponenten, das sich auf Ihre individuellen Anforderungen abstimmen lässt.
BEAMstack™ – Roboter für automatisches Zählen, Separieren, Verpacken
SMARTembosser™ – patentiertes Prägesystem für z.B. Randprägen
PRElaser™ – Laser System für Zusatzfunktionen wie perfofieren
REElsplicer™ – automatisches Rollenwechselsystem
WEBslitter™ – System zur Steigerung der Produktivität
PRINTinspect™ – 100% Druckinspektion
WEBinspect™ – 100% Oberflächeninspektion
Häufig gestellte Fragen (FAQ) zu Herausforderungen und Lösungen im Bereich Stanzen
Effektive Lösungen für häufige Probleme und Herausforderungen.
Meine Aluminiumdeckel sind nach dem Stanzen nicht flach. Wie kann ich das verhindern?
1Lösung: Die fortschrittliche Anti-Curling-Technologie von BERHALTER Swiss Die-Cutting
Durch die Reduzierung der Folienumlenkung minimieren die Stanzmaschinen von BERHALTER Swiss Die-Cutting Materialverformungen, wodurch das Aufrollen von Deckeln effektiv verhindert und eine hohe Produktqualität mit flachen Deckeln sichergestellt wird.
Nicht flache Deckeln ist ein häufiges Problem beim Stanzprozess in verschiedenen Produktionen weltweit und entsteht oft durch eine übermässige Folienumlenkung. Die Stanzmaschinen von BERHALTER Swiss Die-Cutting sind speziell darauf ausgelegt, dieses Problem zu vermeiden, indem sie Materialverformungen minimieren und eine optimale Verarbeitung gewährleisten.
Meine Aluminiumdeckel sind nach dem Stanzen nicht flach. Wie kann ich das verhindern?
1Lösung: Die fortschrittliche Anti-Curling-Technologie von BERHALTER Swiss Die-Cutting
Durch die Reduzierung der Folienumlenkung minimieren die Stanzmaschinen von BERHALTER Swiss Die-Cutting Materialverformungen, wodurch das Aufrollen von Deckeln effektiv verhindert und eine hohe Produktqualität mit flachen Deckeln sichergestellt wird.
Nicht flache Deckeln ist ein häufiges Problem beim Stanzprozess in verschiedenen Produktionen weltweit und entsteht oft durch eine übermässige Folienumlenkung. Die Stanzmaschinen von BERHALTER Swiss Die-Cutting sind speziell darauf ausgelegt, dieses Problem zu vermeiden, indem sie Materialverformungen minimieren und eine optimale Verarbeitung gewährleisten.
Meine Aluminiumdeckel sind nach dem Stanzen nicht flach. Wie kann ich das verhindern?
1Lösung: Die fortschrittliche Anti-Curling-Technologie von BERHALTER Swiss Die-Cutting
Durch die Reduzierung der Folienumlenkung minimieren die Stanzmaschinen von BERHALTER Swiss Die-Cutting Materialverformungen, wodurch das Aufrollen von Deckeln effektiv verhindert und eine hohe Produktqualität mit flachen Deckeln sichergestellt wird.
Nicht flache Deckeln ist ein häufiges Problem beim Stanzprozess in verschiedenen Produktionen weltweit und entsteht oft durch eine übermässige Folienumlenkung. Die Stanzmaschinen von BERHALTER Swiss Die-Cutting sind speziell darauf ausgelegt, dieses Problem zu vermeiden, indem sie Materialverformungen minimieren und eine optimale Verarbeitung gewährleisten.
Ich erreiche keine gleichmässige Folienflachheit. Was ist die Lösung?
1Lösung: Das automatisierte Brems- und Richtsensorsystem von BERHALTER Swiss Die-Cutting
Die vollautomatische, servogesteuerte Brems- und Richtsensoreinheit von BERHALTER Swiss Die-Cutting gewährleistet eine optimale Folienflachheit und eliminiert Unregelmäßigkeiten, die bei herkömmlichen Stanzmaschinen häufig auftreten.
In vielen Industrien ist es eine Herausforderung, beim Stanzen eine gleichmäßige Folienflachheit zu gewährleisten. Dies kann zu ungenauer Verarbeitung und Problemen beim Materialhandling führen. Die Technologie von BERHALTER Swiss Die-Cutting löst diese Probleme durch präzise Materialführung und kontrollierte Planheitskorrektur, wodurch eine konstant flache Folie während des gesamten Stanzprozesses sichergestellt wird.
Ich habe ein Problem mit rutschender Folie, was zu Ungenauigkeiten bei der Druck-zu-Stanz-Registrierung führt. Wie kann ich das verhindern?
1Lösung: Das patentierte, einstellbare Vorschubwalzendrucksystem von BERHALTER Swiss Die-Cutting
Das innovative, patentierte Vorschubwalzendrucksystem von BERHALTER Swiss Die-Cutting ermöglicht eine präzise Steuerung der Folienbewegung, wodurch Rutschprobleme effektiv beseitigt und eine perfekte Druck-zu-Stanz-Registrierung sichergestellt werden.
Das Rutschen der Folie ist ein häufiges Problem bei herkömmlichen Stanzmaschinen weltweit, das oft durch unzureichende Druckregelung der Vorschubwalzen verursacht wird. BERHALTER Swiss Die-Cutting löst dieses Problem mit seiner fortschrittlichen Walzendrucksteuerung, die eine gleichmäßige und präzise Folienbewegung gewährleistet.
Die Technologie von BERHALTER Swiss Die-Cutting wurde speziell entwickelt, um solche Herausforderungen zu vermeiden, eine präzise Folienführung sicherzustellen und eine fehlerfreie Druck-zu-Stanz-Registrierung zu gewährleisten.
Ich habe Probleme mit einer instabilen Spannung von Folie, Film oder Material. Wie verbessert die Spannungsregelung die Stabilität?
1Lösung: Das Spannungsregelungssystem von BERHALTER Swiss Die-Cutting
Die vollautomatische Spannungsregelung gewährleistet eine präzise Ausrichtung von Material und Folie, verhindert Materialverschiebungen und sorgt für eine gleichbleibende und stabile Stanzleistung.
Die Rollen-, Material- und Folienausrichtung ermöglicht ein konstantes Tracking und eine präzise Registrierung, wodurch typische Fehlausrichtungen bei herkömmlichen Stanzprozessen eliminiert werden. Viele Stanzmaschinen weltweit haben mit Fehlausrichtungen von Folien zu kämpfen, was zu Registrierungsungenauigkeiten führt – oft bedingt durch unzureichendes Web-Guiding und mangelnde Spannungsregelung.
Die fortschrittlichen Pre-Centering- und Web-Guiding-Systeme von BERHALTER Swiss Die-Cutting sorgen für eine exakte Ausrichtung, minimieren diese Risiken und optimieren die Produktionseffizienz.
Ich benötige eine stabile Folienspannung für bessere Stanzresultate. Was sollte ich verwenden?
1Lösung: Die Tänzereinheit von BERHALTER Swiss Die-Cutting
Eine stabile Folienspannung ist entscheidend für gleichmäßige und präzise Stanzresultate. Die Tänzereinheit von BERHALTER Swiss Die-Cutting wurde speziell entwickelt, um Spannungsschwankungen zu verhindern, eine präzise Materialführung sicherzustellen und eine gleichmäßige Folienflachheit während des gesamten Prozesses zu gewährleisten.
Durch den kontinuierlichen und stabilen Kontakt reguliert die Tänzereinheit die Folienzugkraft optimal, verhindert Materialschwankungen und sorgt für ein präzises, hochwertiges Stanzergebnis.
